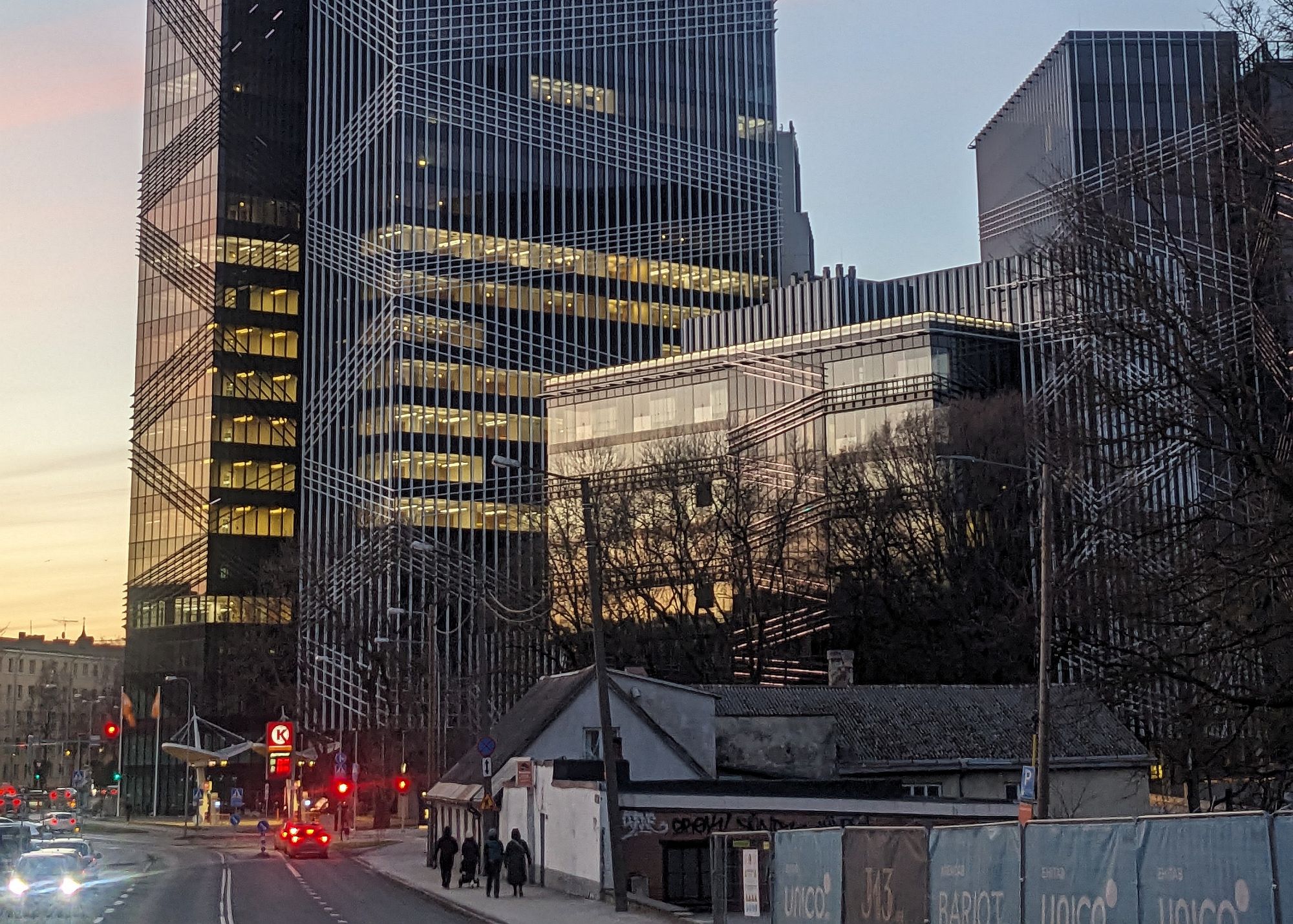

Tallinna siluetti muutnud Arteri kvartal paistab silma mitte ainult oma kõrgusega, vaid peidab endas tehnoloogilist ökosüsteemi, mida võib võrrelda peensusteni häälestatud orkestriga. Keskkonnasõbralike energialahendustega liginullenergiahooned on esimese kolme korruse kaudu omavahel ühendatud ning sealne valgusautomaatika on mastaabilt Eestis haruldane, olles ühtlasi üks suurimaid DALI-2 projekte maailmas.

Kuidas integreeriti tuhanded andurid ja tuled ühtsesse võrku ning mis tagab, et tark hoone ei muutu kasutajale rõhuvaks, vaid kohandub märkamatult inimese vajadustega?

Suurprojektide puhul on tehnoloogia integreerimine hoone teiste süsteemidega sageli kõige kriitilisem faas. Arteri kvartali A-klassi büroohoonetes pidi valguslahendus vastama korraga kahele rangele nõudele: tagama maksimaalse energiatõhususe ja pakkuma tipptasemel töökeskkonna mugavust.

“See on nüüdseks arvatavasti maailma üks unikaalsemaid DALI-2 projekte, nii suuri DALI valgustuse juhtimisüsteeme pole maailmas väga palju. 2500 andurit ja ligi 600 puuteekraani koos suure hulga elektroonikaga ning ligi 6500 IP aadressiga on üks maailma suurimatest sellistest paigaldustest,” kirjeldab mastaape valguslahenduse üks paigaldajatest, Intcenta OÜ esindaja Juhan Toomaspoeg.

Intcenta OÜ on Baltikumi ametlik Inventronicsi partner, kes varustab valgustusdisainereid ja elektripaigaldajaid professionaalsete LED-toiteplokkide ja moodulitega. Nende portfell sisaldab üle 1724 laos oleva tooteartikli.

Kompleksse süsteemi puhul tuli lahendada ka valgusvoo reguleerimise ja inimese kohalolu dünaamika. Funktsionaalne pool on aga veelgi mahukam.

Avatud kontorites on valgustuse haldamine tihti suureks väljakutseks, eriti kui ruumiplaneering pidevalt muutub. Valgusautomaatika peab siin olema väga paindlik.

“Kõik käib ikkagi läbi valgustuse automaatika, andureid saab siis vastavalt vajadusele siinidel ümber paigaldada,” lisab Intcenta esindaja valguse reguleerimise võimaluste kohta, “see on igapäevatöö nii suurtes majades, iga päev midagi muutub.”

Kui palju on aga kasutajal endal vabadust valgustust muuta, et kogu süsteemi tasakaalust mitte välja viia? Swedbanki A-tornis sai lahenduseks lähenemine, mis annab töötajale ka üsna suures osas iseseisvuse.

A-tornis, kus asub Swedbank, saab iga töötaja oma valgustit töökohal reguleerida ise. Üldaladel käib see aga automaatika vastavate programmide järgi, kuid sealgi on inimestel võimalus reguleerida ja nii kaua on inimesel prioriteet, kuni ta läheb ruumist ära. Vahepeal hoitakse valgustust säästurežiimil ning kui inimesed tagasi tulevad, rakendub jälle automaatika vastavalt kehtivatele normidele, mida valgustugevuse regulatsioonid nõuavad.

Kui päeval päike väljast sisse paistab, siis saab valgustitest vajadusel väikese valgusvooga lisavalgust, õhtu ja hämaruse edenedes aga reguleeritakse automaatselt kogu aeg heledust juurde ning see annab energia kokkuhoiu.

Nutika valgustuse selgrooks on komponendid, mis reaalselt tunnetavad ümbritsevat keskkonda. Arteri kvartali andurilahenduste taga on AS Fortronic, mis on juba 33 aastat olnud Eestis Saksa tootja Steinel ainuesindaja. Steinel ei ole pelgalt valgustisüsteemide kaubamärk, vaid reaalne tehnoloogiapioneer – see ettevõte leiutas esimese sensoriga valgusti juba 1987. aastal. Alates 1959. aastast on Saksa päritolu ehnoloogiaettevõte oma leiutistele registreerinud üle 300 patendi, kasuliku mudeli ja registreeritud disainilahenduse. Nende tulemusel on loodud üle 3000 toote, mis kuuluvad oma ala parimate hulka. Mõned neist on isegi terveid tööstusharusid revolutsiooniliselt muutnud.

Steineli portfelli kuulub näiteks True Presence´i tehnoloogia, mis tuvastab inimese mikroliigutuste, sealhulgas hingamise järgi. Samuti on valikus EO-andur, mis tugineb analüüsil infrapunatehnoloogiale, aidates näiteks jaemüügis kasutada klientide liikumisandmeid müügianalüüsiks, samas kui kontorihoonetes võimaldab see andur nutikamat hoone juhtimist tervise, ohutuse ja keskkonna osas.

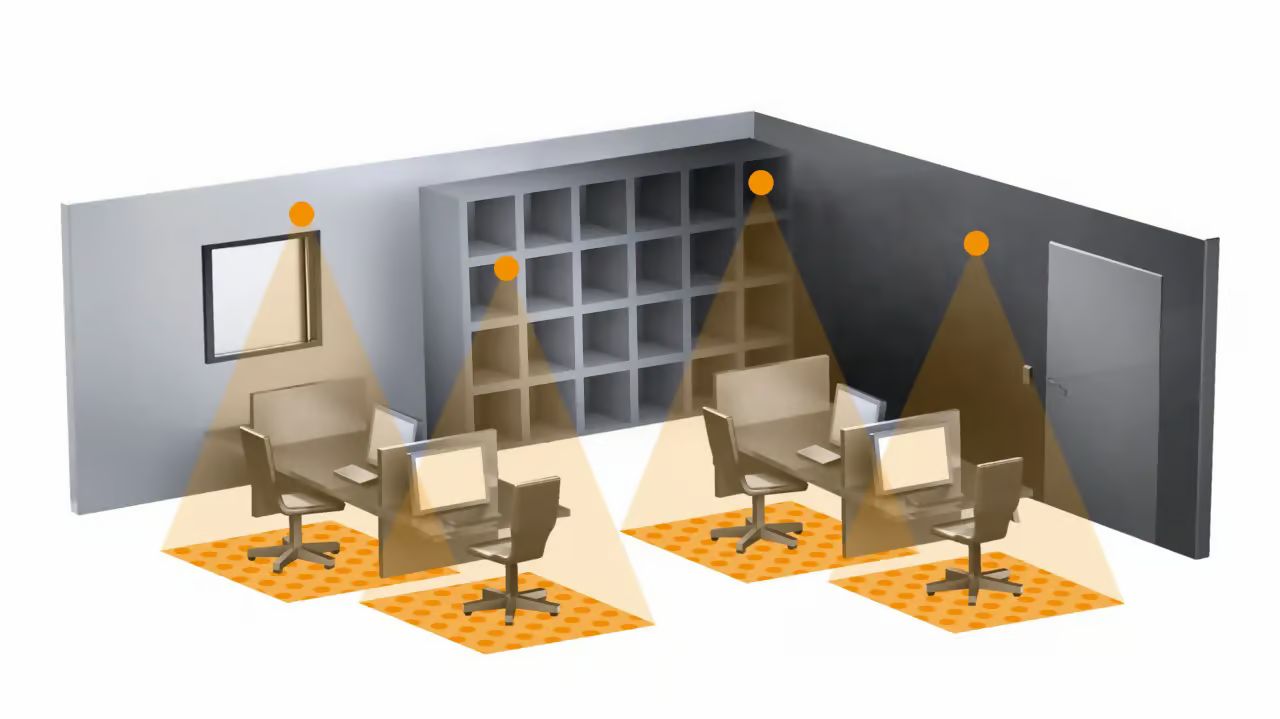

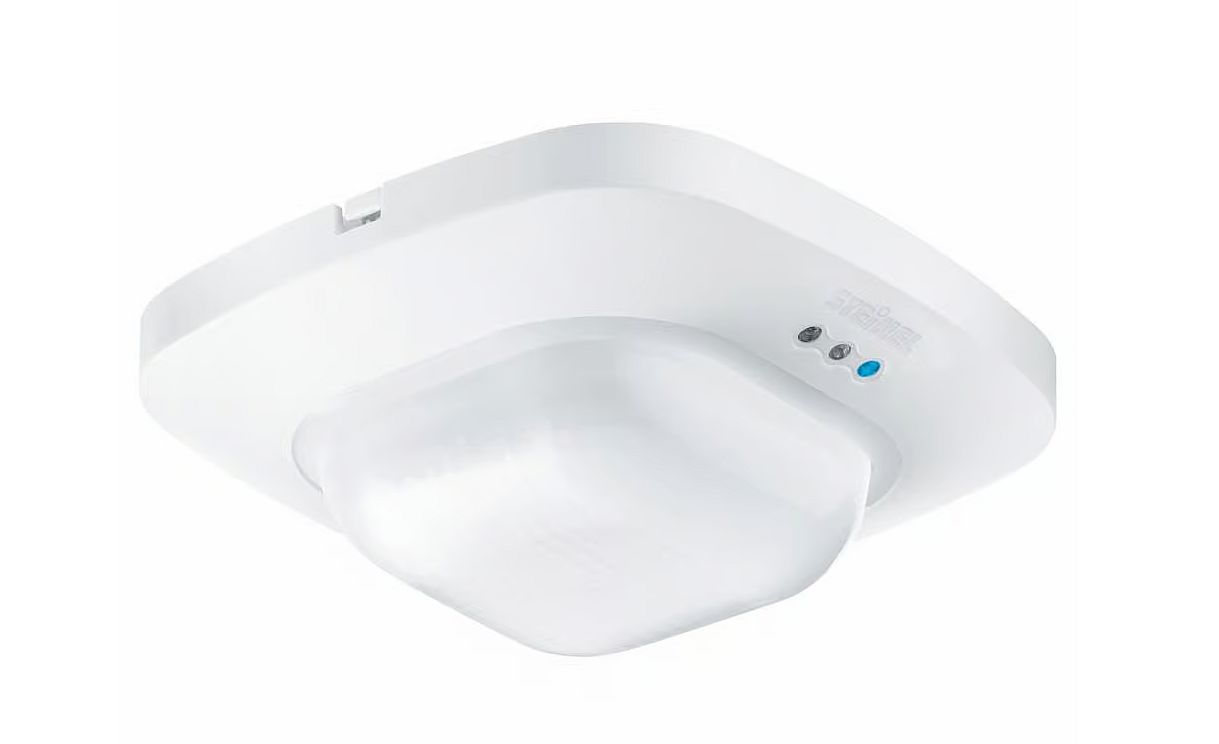

“Arteri kvartali suured lahtise planeeringuga büroopinnad esitavad valgusautomaatikale kaks korraga täidetavat nõuet: energiatõhusus ja töökeskkonna mugavus. Tarnisime Steinel IR Quattro HD 24m DALI-2 IPD kohalolekuandurid, kokku läks objektile üle tuhande anduri,” räägib AS Fortronic´u tehnilise toe, planeerimise ja nõustamise spetsialist Peep Troon. Andurite 8 x 8 m kohalolekuala ja neli pürosensorit muudavad selle turul üheks täpseimaks infrapunalahenduseks.

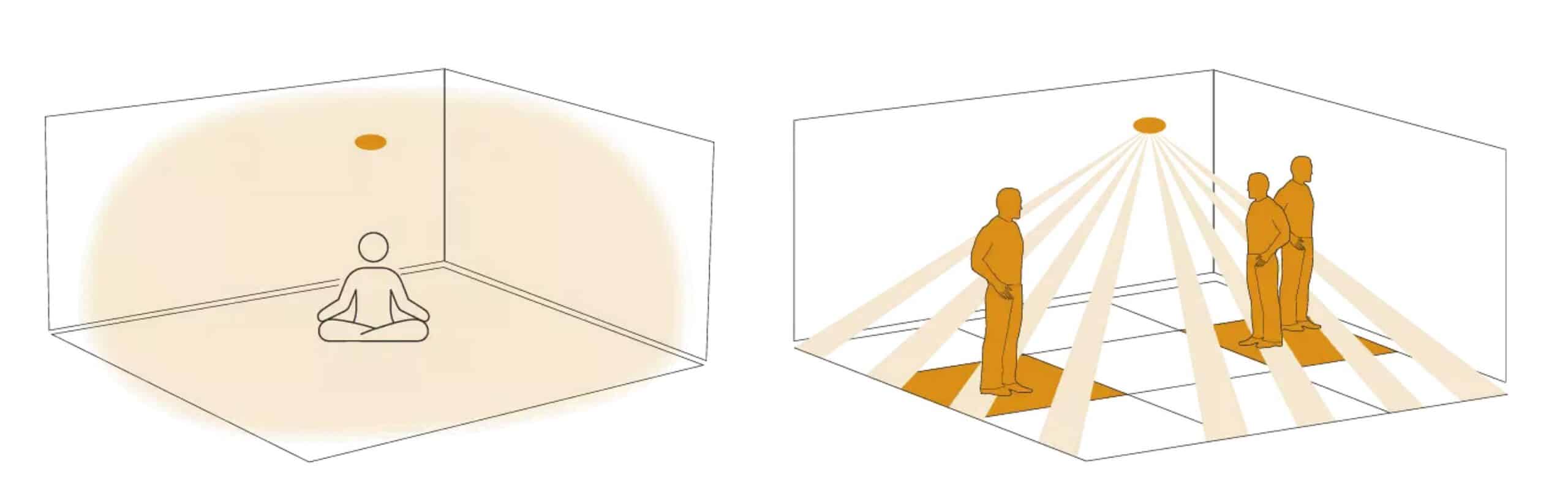

“Kõige olulisem detail on see, et andur tuvastab ka inimese, kes istub täiesti paigal ja vaid klõbistab sõrmedega klaviatuuril või liigutab veidi pead. Just see eristab suures avatud kontoris hea lahenduse pidevalt häirivast,” toob tehnilise toe ekspert välja olulise nüansi. Odavamate andurite pikk väljalülitusviivitus raiskab aga tühjas ruumis liiga palju energiat, kuid uued lahendused hoiavad valguse põlemas täpselt vajaliku aja.

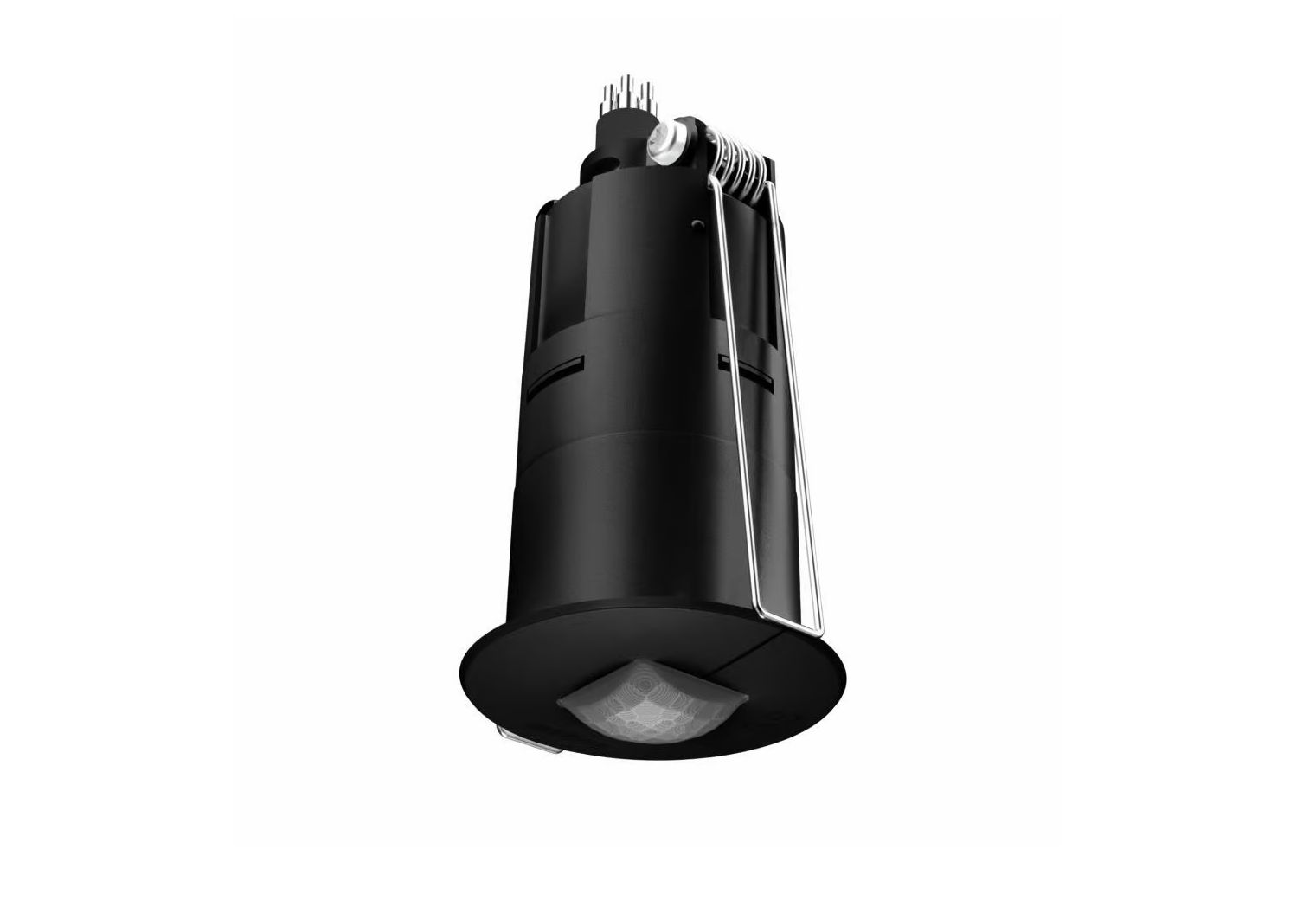

Niiskematesse ruumidesse valiti IP65 kaitseklassiga kompaktne IR Quattro Micro COM1 andur.

Logistika säärasel objektil on väljakutse omaette. “Suurim ülesanne on saada mahud piisavalt vara teada, et jõuaksime tehasesse tellimuse õigel ajal sisse anda. Meie pikaajaline koostöö Intcenta ja Steineliga võimaldas selle täpselt planeerida ja tarne sujus,” sõnab Troon. Fortronic tegeles ka maa-aluste tehnosõlmede kaablikaitse ja ühendusmaterjalide tagamisega, mis jõudsid objektile edasimüüjate kaudu.

“Suurel ja etapiviisilisel objektil on usaldusväärne ja õigeaegne tarne omaette konkurentsieelis,” kinnitab Fortronicu esindaja, lisades, et pikaajaline 33-aastane partnerlus Steineliga hoidis ära vajaduse laovarusid erakordselt suurendada.

Koostöös pandi rõhku ka keskkonnale: andurid telliti spetsiaalselt ilma jaepakendita, et vähendada tekkivate pakendijäätmete hulka.

Erialaspetsialistide koostöö paistab sellisel suurel objektil silma just teenuse, mitte ainult toodete pakkumisega. Fortronicu tugevus on tehniline tugi kogu elutsükli jooksul – planeerimisest ja projekteerimisest kuni keerukate mesh-süsteemide seadistamiseni. Partnerite omavaheline sünergia on siin kõige olulisem.
