Iga uuem ehitis on läbi põimitud kaablivõrgustikest, mis on hoone toimimiseks olulised. Kaablid vajavad kindlat ja turvalist sängi, mis neid kaitseks ja suunaks. Elektrivaldkonna spetsialistide jaoks pole kandesüsteemid aga lihtsalt lae alla riputatud metallrestid, vaid kriitiline hooneosa, millest sõltub nii paigalduse efektiivsus kui ka näiteks tuleohutus. Kuidas orienteeruda tihedal turul ja mida silmas pidada, et süsteem kestaks aastakümneid?

KOPOS-e kandesüsteemide Baltimaade müügijuht Raitis Grisuls annab soovitusi, mida silmas pidada ning räägib neist lähemalt ka Heliforsi messil Electricity 29. aprillil kell 13.00-13.30.

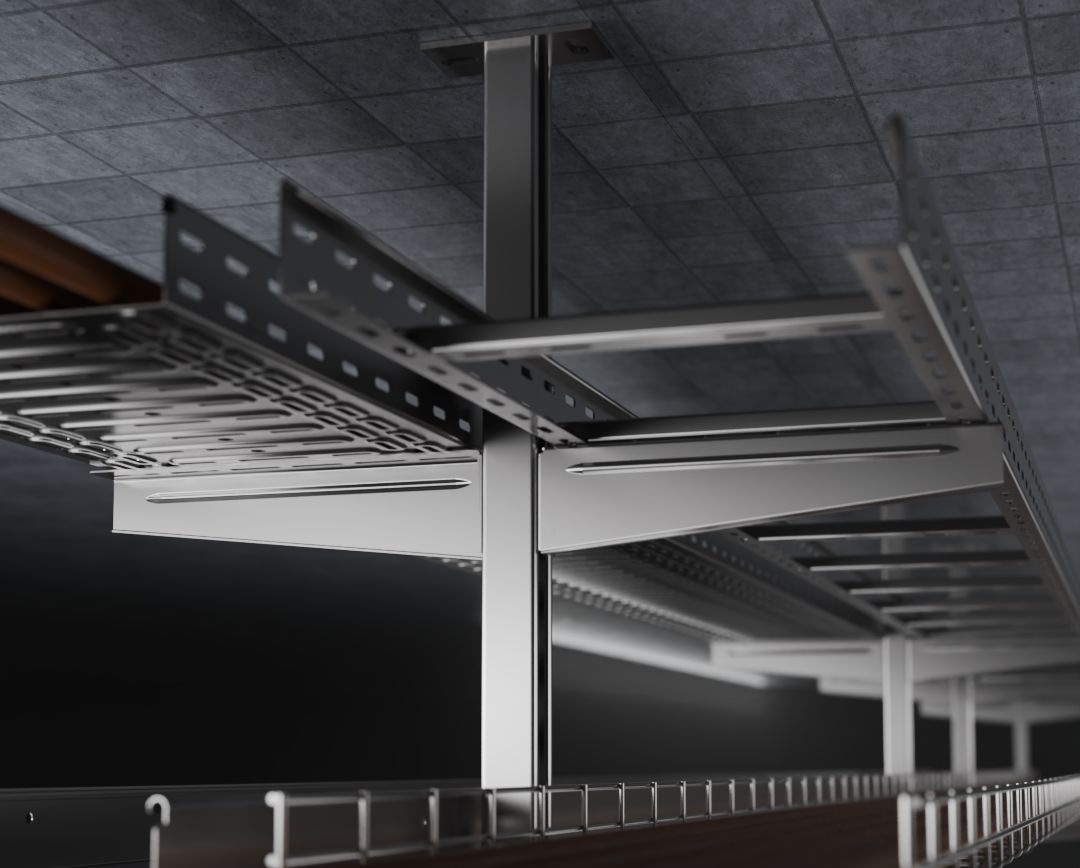

Kandesüsteemid on vajalikud kaablite turvaliseks kinnitamiseks ja suunamiseks. Kõige tavalisemad ja nähtavamad näited on metallist rennid ja “kaabliredelid”, mida kohtame poodide, ladude või muude suurte hoonete lagede all. Ometi on see vaid jäämäe tipp.

“Need lahendused peavad sageli vastama konkreetsetele tehnilistele nõuetele, nagu tuleohutusstandardid, korrosioonikaitse või vastupidavus tuleohule,” selgitas KOPOS-e kandesüsteemide esindaja. Baltimaade turg on professionaalsete kandesüsteemide osas hetkel üsna küllastunud – siin konkureerivad Skandinaavia, Saksamaa ja Poola brändid ning üha tugevamalt kinnitab kanda Tšehhi tootja KOPOS, mida pakub Eestis Helifors.

Uued tuuled paigaldusturul

Kliendid ja arendajad eelistavad üha enam selliseid kvaliteetbrände, mis pakuvad täielikult integreeritud materjalikomplekte. See tagab süsteemi parema üldise kvaliteedi ja vähendab hooldusvajadust. Kui tulevikus on vaja lisada uusi kaabliliine, on ühilduvate toodete leidmine tervikliku süsteemi puhul oluliselt lihtsam.

Tehnilises plaanis on viimaste aastate üks suurimaid uuendusi metallist kandesüsteemide korrosioonivastane tsinkimine nimega ZM-Magnelis. Grisuls kirjeldab seda kui tõelist tehnoloogilist hüpet: “ZM-Magnelis on mängumuutja. Selles uues galvaniseerimisprotsessis lisatakse tsingile magneesiumi ja alumiiniumi, mis annab terastoodetele veelgi kõrgema korrosioonikindluse kui traditsiooniline kuumtsinkimine. Samal ajal on see ökonoomsem lahendus, mis on ehituses alati oluline.”

Kvaliteetset kaablikandja süsteemi eristab keskpärasest materjali paksus ja profiili kuju, mis tagavad mehaanilise tugevuse. Tipptasemel lahendus pakub ka laia valikut lisatarvikuid – põlvi, riste ja kinnitusklambreid lagedele, seintele või katustele, mis katavad kõik paigaldusvajadused. Lisaks peab lahendus võimaldama sujuvat üleminekut erinevate keskkondade vahel, olgu selleks ühendus tehasest kontorisse või välisliinide integreerimine sisesüsteemidega.

Kiirus, mis ei tee turvalisuses järeleandmisi

Paigalduskiirus objektil sõltub eeskätt sellest, kui kiiresti ja lihtsalt on võimalik renne omavahel või kronsteinidega ühendada. Üks tõhusamaid lahendusi on kruvivabad ühendused.

“Hea näide Lätist on TET-i andmekeskuse DC7 projekt. Selles rajatises valiti KOPOS-e traatrennid koos spetsiaalsete kinnitusklambritega, mis kasutavad meie EasyConnect kruvivaba ühendussüsteemi. Enamikul juhtudel võib sellise meetodi kasutamine kiirendada protsessi kuni 30%,” märkis KOPOS-e esindaja.

Eestis on KOPOS-e tooted üha nähtavamad, eriti kaabliredelite ja DZI traatrennide poolest. Uuendusena pakutakse ka kummigraanulitest katusepatju, mis võimaldavad kiiret ja kahjustusteta paigaldust peaaegu igat tüüpi lamekatustele.

Karid, mida vältida: plastikust tüüblid ja sertifitseerimata lahendused

Isegi parimate materjalide puhul võivad vead paigaldusel muuta süsteemi ebaturvaliseks. Üks levinumaid vigu on tulekindlate kaablite paigaldamine kandesüsteemile, millel puudub vastav tuleohutuse sertifikaat.

“Tulekindlate kaablite paigaldamine sertifitseerimata kandesüsteemile tähendab, et kogu süsteem pole tulekindel, mis on ohtlik,” hoiatas ekspert, “seda saab vältida, kontrollides lahendust varakult – ideaalis juba projekteerimisetapis ning küsides tootjalt asjakohaseid kolmandate osapoolte sertifikaate või katsearuandeid.”

Teine kriitiline viga on plasttüüblite kasutamine tulekindlates süsteemides. Tulekahju korral võib temperatuur tõusta kuni 1000 °C-ni ning ükski plastikust tüübel ei pea sellele vastu. Sellistes kohtades on metallankrud kohustuslikud. Samuti eksitakse sageli materjali valikuga agressiivsetes keskkondades, kus tavalise tsinkkattega tooted võivad näiteks mereäärses tööstuspiirkonnas roostetama hakata juba poole aastaga.

Mida kontrollida enne lõpliku valiku tegemist?

Enne kandesüsteemi valimist tuleb alati üle vaadata kolm põhiasja.

• Kandevõime: veendu, et renn suudaks mehaaniliselt toetada kaablite raskust. Suurema läbimõõduga kaablid võivad vajada kõrgema külgprofiiliga renne või redeleid.
• Süsteemi kogumaksumus vs komponendi hind: sageli vaadatakse vaid sirge renni meetrihinda, kuid arvestamata jäetakse tarvikute maksumus ja paigaldusele kuluv aeg. See võib muuta projekti oodatust kordades kallimaks ja aeglasemaks.
• Sobivus eritingimustesse: iga kaasaegne avalik hoone nõuab tulekindlaid kaabliliine. Sertifitseeritud lahenduse valimine hoiab ära probleemid inspektoritega ja loob turvalisema keskkonna.

KOPOS-e tootevalikus on üle 5000 toote ja sarja, mis laseb leida täpse lahenduse igale projektile. Järgmisel Electrisity 2026 messil tutvustab ettevõte muuhulgas ka uut kompaktset 58 mm suurust poolitatavat toru ja laiemat valikut INOX-i roostevabast terasest lahendusi.
