Kaasaegse hooneautomaatika eesmärk ei ole enam üksnes hoida ruumides etteantud temperatuuri. Üha olulisemad on energiatõhusus, hea sisekliima, vajaduspõhine ventilatsioon ning võimalus jälgida ja juhtida hoone erinevaid tehnosüsteeme tervikuna. Kõige selle eelduseks on aga usaldusväärne info hoones tegelikult toimuva kohta.

Saksamaa tootja S+S Regeltechnik on spetsialiseerunud hoone- ja tööstusautomaatika anduritele, mõõtemuunduritele, regulaatoritele ning ruumijuhtseadmetele. Standel AS on S+S Regeltechniku partner Eestis.

Tootja väga lai valik võimaldab mõõta ja jälgida praktiliselt kõiki hooneautomaatikas olulisi väärtuseid: temperatuuri, suhtelist niiskust, rõhku ja diferentsiaalrõhku, õhu liikumiskiirust ja õhuhulka, CO₂ sisaldust, õhukvaliteeti (VOC), peenosakesi, valgustatust, liikumist ja kohalolekut.

Üks tootja paljude mõõteülesannete jaoks

S+S-i tootevalik on jaotatud vastavalt mõõdetavatele suurustele ja kasutusaladele. THERMASGARD ja THERMASREG hõlmavad temperatuuriandureid, mõõtemuundureid, termostaate ja regulaatoreid. HYGRASGARD ja HYGRASREG on mõeldud niiskuse mõõtmiseks ja jälgimiseks ning PREMASGARD ja PREMASREG rõhu ja diferentsiaalrõhu mõõtmiseks ning reguleerimiseks.

AERASGARD-seeria aitab jälgida ruumide õhukvaliteeti. Valikus on CO₂, VOC ja peenosakeste mõõtmine ning mitut suurust korraga mõõtvad seadmed.

Näiteks saab ühe ruumianduriga mõõta temperatuuri, suhtelist niiskust, CO₂ sisaldust, VOC taset ja peenosakesi. Selline info laseb ventilatsiooni juhtida tegeliku vajaduse järgi, mitte ainult ettemääratud ajagraafiku alusel.

PHOTASGARD ja KINASGARD hõlmavad valgustatuse, liikumise ja kohaloleku tuvastamist. RHEASGARD ja RHEASREG on mõeldud õhu liikumiskiiruse ning õhuhulga mõõtmiseks. Uuemate lahenduste hulka kuuluvad näiteks kanaliandurid, millega saab ühe seadmega mõõta õhu liikumiskiirust, õhuhulka ja temperatuuri.

Modbus kaabliga või ilma?

Hooneautomaatikas muutub järjest tähtsamaks, kuidas mõõteandmed juhtsüsteemi jõuavad. Lisaks tavalistele analoogväljunditele on S+S-i valikus väga palju Modbus RTU-sidega seadmeid.

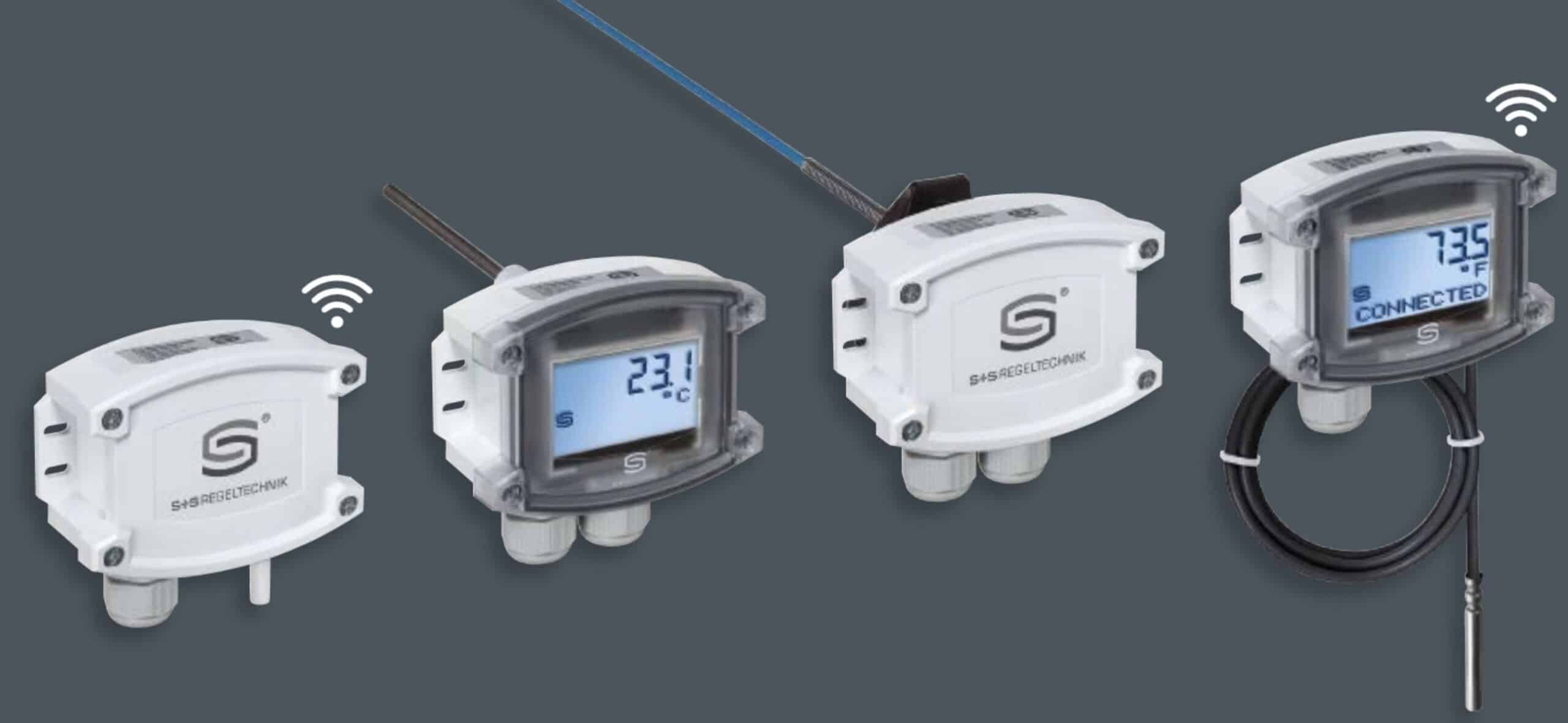

Eriti huvitav võimalus hoonete renoveerimisel on W-Modbus ehk Wireless Modbus. Selle puhul säilib Modbus RTU-protokoll, kuid tavapärane RS485 andmesidekaabel asendatakse raadiosidega. Seadmetele on vaja toidet, kuid eraldi andmesidekaablit nende ja automaatikasüsteemi vahel vedada pole vaja.

W-Modbus kasutab 2,4 GHz sagedusala ja mesh-võrku, kus andmeid saab üksteise kaudu edasi anda. Ühes võrgus võib olla kuni 100 seadet ning andmeid saab edastada kuni kaheksa seadme kaudu. Avatud alal on tootja määratud maksimaalseks sideulatuseks kuni 500 meetrit. Hoones sõltub tegelik sideulatus loomulikult konstruktsioonidest ja paigalduskohast.

W-Modbus võib olla eriti kasulik renoveeritavates hoonetes, kus uute andmesidekaablite paigaldamine oleks keeruline või kulukas. Samasse automaatikasüsteemi saab ühendada nii kaabliga Modbus RTU kui ka W-Modbus seadmeid.

S+S-i uuemate kommunikatsioonilahenduste hulka kuulub ka EtherCAT P. Selle eelis on võimalus edastada sama kaabli kaudu nii kiiret andmesidet kui ka seadmete toidet. S+S pakub EtherCAT P liidesega temperatuuri-, niiskus- ja rõhuandureid.

Ruumis ei pea olema lihtsalt andur

Hooneautomaatika kasutajale kõige nähtavam osa on ruumijuhtimine. S+S-i RYMASKON 1000 seeria ühendab mõõtmise, kasutajaliidese ja sõltuvalt versioonist ka kohaliku juhtimise.

Seadmega saab juhtida ruumi temperatuuri ja ventilatsiooni ning vastavalt versioonile ka valgustust ja päikesekaitset. Integreeritud andurid võimaldavad mõõta temperatuuri ja suhtelist niiskust ning valikuliselt ka CO₂ ja VOCi taset. Kasutajale kuvatakse vajalik info värvilisel ekraanil ning juhtimiseks kasutatakse puutenuppe.

RYMASKON 1000 Interface toimib kasutajaliidesena kõrgema taseme hooneautomaatikasüsteemile ning edastab mõõteväärtused ja kasutaja antud seadeväärtused Modbus- või W-Modbus-side kaudu. Controller-versioon võib tänu sisseehitatud PI-, PWM-, kahe- ja kolmepunkti juhtimisfunktsioonidele töötada ka iseseisva ruumiregulaatorina. Sellega saab sõltuvalt versioonist juhtida näiteks kütte- ja jahutusventiile, 6-tee ventiile, ventilaatoriga konvektoreid ning EC-ventilaatoreid.

Energia säästmiseks tuleb teada tegelikku vajadust

Andur ise energiat ei säästa, kuid õigete mõõteandmeteta ei saa ka automaatikasüsteem energiat mõistlikult kasutada.

Kui ventilatsiooni juhitakse CO₂ või õhukvaliteedi järgi, saab õhuvahetust vähendada ajal, mil ruumis inimesi pole. Kütet ja jahutust saab juhtida tegeliku ruumitemperatuuri ning kasutuse järgi. Valgustuse juhtimisel saab arvestada nii kohaloleku kui ka loomuliku valguse hulgaga.

Sellepärast pole võimalik anda hooneautomaatika andurile universaalset tasuvusaega. Tegelik sääst sõltub hoonest, tehnosüsteemidest, kasutusviisist ning senisest juhtimisest. Õigesti valitud mõõteseadmed loovad aga eelduse, et küte, jahutus, ventilatsioon ja valgustus töötaksid vastavalt tegelikule vajadusele.

Kas hooneautomaatika on valmis AI kasutamiseks?

Tehisaru ei asenda andureid. Vastupidi – mida rohkem soovitakse hoone tööd analüüsida ja optimeerida, seda olulisemaks muutuvad kvaliteetsed mõõteandmed.

Temperatuuri, niiskuse, CO₂, VOCi, peenosakeste, rõhu, õhuvoolu, valgustatuse ja kohaloleku pidev mõõtmine annab hooneautomaatikale andmestiku, mille põhjal saab rakendada nii tavapäraseid juhtimisalgoritme kui ka tulevikus järjest enam andmeanalüüsi ja AI-põhist optimeerimist. Digitaalsed liidesed, nagu Modbus, W-Modbus ja EtherCAT P, muudavad mõõteandmed kõrgema taseme süsteemidele vahetult kättesaadavaks.

S+S pöörab tähelepanu ka projekteerimise digitaliseerimisele. Tootja tooted on BIM-ready, mis võimaldab kasutada standarditud tooteandmeid hoone infomudelis ning lihtsustada seadmete valikut, projekteerimist ja hilisemat haldamist.

Standel aitab valida rakendusele sobiva lahenduse

Hooneautomaatikas ei ole ühte universaalset andurit ega ühte õiget kommunikatsiooniviisi. Valik sõltub mõõdetavast suurusest, paigalduskohast, nõutavast täpsusest, olemasolevast automaatikasüsteemist ja sellest, kas tegemist on uue hoone või olemasoleva süsteemi renoveerimisega.

Standel AS aitab valida S+S Regeltechniku valikust rakendusele sobivad andurid, mõõtemuundurid ja ruumijuhtseadmed ning annab projekteerijatele ja automaatikaspetsialistidele tehnilist tuge sobiva mõõte- ja kommunikatsioonilahenduse leidmisel.
